土木製品Civil Engineering

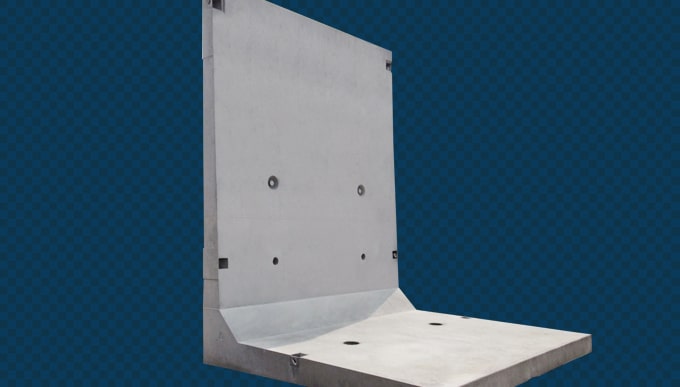

擁壁 FLWALL

製品特長

• 宅地造成及び特定盛土等規制法施行令第17条に基づく国土交通大臣認定擁壁です。
• 壁高 750mm～3000mmまで、250mm毎のサイズがあります。
  （直近上位規格を準用し、100mm毎のサイズにも対応可能です）

• 擁壁タイプは、中地震用（Ⅱ型）・大地震用（Ⅲ型）の２タイプがあります。

  中地震

  建築物等の共用期間中に１～２度程度発生する確率を持つ一般的な地震
  (震度５程度)

  大地震

  発生確率は低いが直下型又は海溝型巨大地震に起因する高レベルの地震動
  (震度６～７程度)

  「宅地防災マニュアルの解説」より

  タイプ	載荷重 （kN/m2）	土の単位 体積重量 （kN/m3）	土のせん 断抵抗角 （度）	擁壁底面と 地盤との間 の摩擦係数	設計水平震度
  Ⅱ	10	18	25～45	tanφ ≦0.6	0.20
  Ⅲ		16～19	25～40		0.25

• 前面勾配がほぼ垂直であるため、土地の100％有効利用が可能です。

製品規格

• ＦＬＷＡＬＬ Ⅱ
• ＦＬＷＡＬＬ Ⅲ（大地震対応）

施工事例
