土木製品Civil Engineering

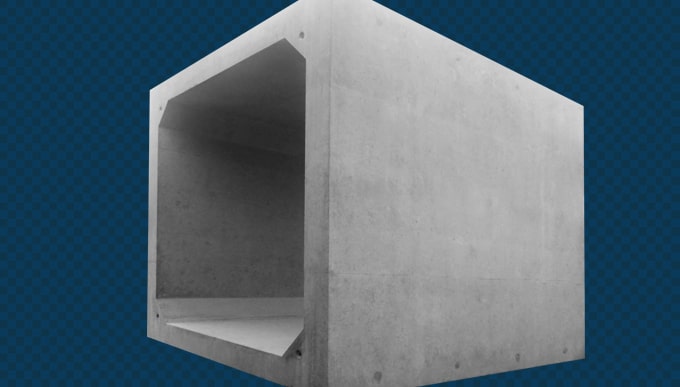

ボックスカルバート
製品特長
- 道路土工-カルバート工指針に準じ規格化されたボックスカルバートです。
- 内幅 300mm～5000mmまで、様々なサイズがあります。
構造タイプは、ＲＣ・ＰＣ・ＰＲＣ・ＨＴＣの４タイプがあります。
- ＲＣ(鉄筋コンクリート)
- 圧縮に強いコンクリートと引張に強い鉄筋を組合せた構造。
- ＰＣ(プレストレストコンクリート)
- ＰＣ鋼材のプレストレス(圧縮力)により、ひび割れを発生させない構造。
- ＰＲＣ(プレストレスト鉄筋コンクリート)
- ＰＣ鋼材のプレストレス(圧縮力)と鉄筋により、ひび割れ幅を制御した構造。
- ＨＴＣ(ハイテンションコンクリート)
- 高強度コンクリートと高張力異形鉄筋を使用したＰＲＣ構造。
連結タイプは、通常敷設型・ＰＣ鋼材連結型・ＴＢ連結型の３タイプがあります。
- 通常敷設型
- 連結ボルトと継手部の凸凹を利用して接合する方法。
- ＰＣ鋼材連結型
- ＰＣ鋼材(ＰＣ鋼棒、又はＰＣ鋼より線)を用いて接合する方法。
- ＴＢ連結型
- ワンタッチジョイントと高弾性接着剤によって接合する方法。
製品規格
施工事例
