消波根固めブロック
河川・海岸の自然環境・生態系を保全し、
波浪や河床洗掘・沈下防止に役立つ製品です。

CADデータダウンロードサービス 会員登録

シェークブロック

主な特徴

正四面体の噛合せにより、どのような現場でも安定した敷設が可能です。また、KD値は8.6、空隙率は56%であり、安定性および経済性に優れた製品です。

用 途

海岸:離岸堤・消波工、突堤・消波堤
河川:根固工

形状・諸元表

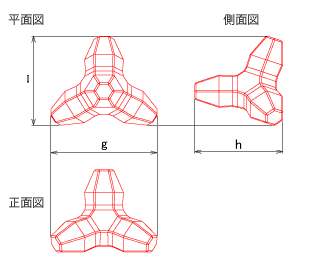

シェークブロック[1.0~50.0ton型] CADデータダウンロード(会員専用)

シェークブロック[1.0~50.0ton型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
g h l
1.0 0.436 3.761 1.003 9.836 1.440 1.194 1.298
2.0 0.870 6.185 2.001 19.623 1.813 1.503 1.628
3.0 1.300 8.084 2.990 29.322 2.073 1.718 1.861
4.0 1.735 9.796 3.991 39.138 2.282 1.891 2.048
5.0 2.180 11.410 5.014 49.171 2.463 2.041 2.211
6.0 2.611 12.867 6.005 58.889 2.615 2.167 2.348
8.0 3.469 15.550 7.979 78.247 2.875 2.383 2.581
10.0 4.353 18.090 10.012 98.184 3.101 2.570 2.784
12.0 5.213 20.400 11.990 117.582 3.293 2.729 2.956
15.0 6.516 23.671 14.987 146.972 3.547 2.940 3.184
20.0 8.680 28.659 19.964 195.780 3.903 3.235 3.504
25.0 10.878 33.313 25.019 245.353 4.208 3.488 3.777
30.0 13.069 37.649 30.059 294.778 4.474 3.708 4.016
40.0 17.383 45.534 39.981 392.080 4.920 4.077 4.416
50.0 21.711 52.809 49.935 489.695 5.298 4.391 4.756

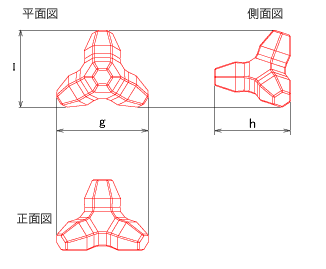

大型シェークブロック[60.0~80.0ton型]CADデータダウンロード(会員専用)

大型シェークブロック[60.0~80.0ton型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
g h l
60.0 26.143 57.183 60.128 589.654 5.327 4.422 4.812
80.0 34.869 69.288 80.199 786.484 5.864 4.868 5.297

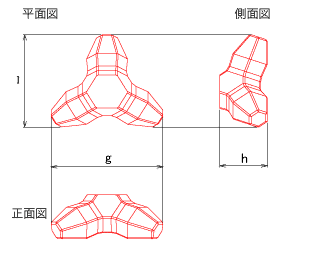

截頭型シェークブロックCADデータダウンロード(会員専用)

截頭型シェークブロック

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
g h l
1.5 0.707 4.880 1.626 15.946 1.813 0.769 1.628
2.5 1.056 6.379 2.429 23.820 2.073 0.880 1.861
3.0 1.409 7.731 3.241 31.783 2.282 0.968 2.048
4.0 1.771 9.004 4.073 39.942 2.463 1.045 2.211
5.0 2.120 10.153 4.876 47.817 2.615 1.110 2.348
6.5 2.817 12.271 6.479 63.537 2.875 1.220 2.581
8.0 3.535 14.276 8.131 79.738 3.101 1.316 2.784
10.0 4.233 16.099 9.736 95.478 3.293 1.397 2.956
12.0 5.291 18.680 12.169 119.337 3.547 1.505 3.184
16.0 7.048 22.616 16.210 158.966 3.903 1.656 3.504
20.0 8.833 26.288 20.316 199.232 4.208 1.786 3.777
施工事例
  • 兵庫県 妻鹿漁港
    兵庫県 妻鹿漁港
    標準型シェークブロック4ton型
  • 静岡県 清水海岸
    静岡県 清水海岸
    截頭型シェークブロック10ton型
  • 静岡県 富士海岸
    静岡県 富士海岸
    大型シェークブロック60ton型
  • 静岡県 篠原海岸
    静岡県 篠原海岸
    標準型シェークブロック25ton型

サーフブロック

主な特徴

ブロック表面の粗度が適度であり、また、重心が低いために海岸および河川における外力に対し、優れた安定性を有したブロックです。

用 途

海岸:人工リーフ工、緩傾斜護岸工、被覆工、根固工
河川:根固工、護床工

形状・諸元表

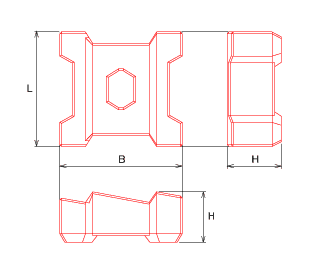

サーフブロック[1.0~15.0ton型]CADデータダウンロード(会員専用)

サーフブロック[1.0~15.0ton型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.435 4.453 1.001 9.816 1.190 1.190 0.525
2.0 0.871 7.076 2.003 19.643 1.500 1.500 0.662
3.0 1.305 9.260 3.002 29.440 1.716 1.716 0.757
4.0 1.743 11.234 4.009 39.315 1.890 1.890 0.833
5.0 2.176 13.023 5.005 49.082 2.035 2.035 0.897
6.0 2.609 14.700 6.001 58.850 2.162 2.162 0.953
8.0 3.481 17.814 8.006 78.512 2.380 2.380 1.050
10.0 4.352 20.674 10.010 98.165 2.564 2.564 1.131
12.0 5.219 23.335 12.004 117.719 2.724 2.724 1.201
15.0 6.528 27.090 15.015 147.247 2.935 2.935 1.294

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※変形型(半ブロック)もございます。詳細は、お問い合わせ下さい。

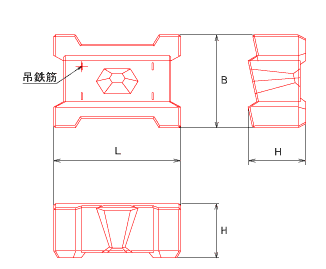

大型サーフブロック[20.0~30.0ton型]CADデータダウンロード(会員専用)

大型サーフブロック[20.0~30.0ton型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
20.0 8.713 28.648 20.039 196.515 3.500 3.000 1.340
25.0 10.880 33.975 25.024 245.402 3.850 3.000 1.490
30.0 13.058 38.594 30.033 294.523 3.850 3.000 1.745

※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

施工事例
  • 静岡県 足取川護床工
    静岡県 足取川護床工
    サーフブロック2ton型
  • 大分県 山国橋橋脚根固工
    大分県 山国橋橋脚根固工
    サーフブロック4ton型
  • 北海道 白老海岸離岸堤工
    北海道 白老海岸離岸堤工
    サーフブロック2ton型
  • 秋田県 本荘港離岸堤工
    秋田県 本荘港離岸堤工
    サーフブロック3ton型

サーフフラット

主な特徴

サーフフラットは、平打ちであり、型枠の構造も底板1枚側枠4枚(Nタイプ)からなり、組立・打設等の作業が容易です。また、単位面積当たりの所要数量が少ない為、優れた経済性を有しています。

用 途

海岸:人工リーフ工、緩傾斜護岸工、被覆工、根固工
河川:根固工、護床工

護岸ブロックの水理特性値証明書取得
形状・諸元表

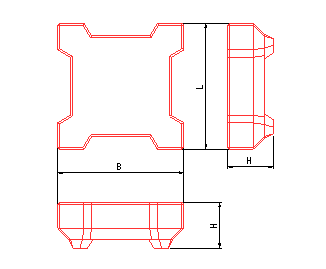

サーフフラット[Kタイプ]CADデータダウンロード(会員専用)

サーフフラット[Kタイプ]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.462 3.188 1.062 10.415 1.300 1.300 0.459
2.0 0.904 4.999 2.079 20.388 1.600 1.600 0.583
3.0 1.391 7.331 3.199 31.371 1.890 1.890 0.629
4.0 1.789 8.315 4.114 40.345 2.035 2.035 0.709
5.0 2.285 9.630 5.255 51.534 2.162 2.162 0.763
6.0 2.702 10.843 6.214 60.939 2.380 2.380 0.783

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

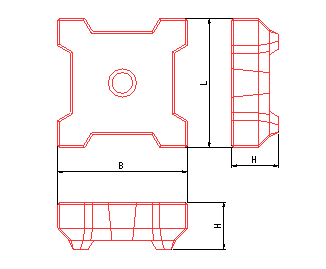

サーフフラット[KAタイプ]CADデータダウンロード(会員専用)

サーフフラット[KAタイプ]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.437 3.479 1.005 9.856 1.300 1.300 0.459
2.0 0.870 5.397 2.001 19.623 1.600 1.600 0.583
3.0 1.308 7.924 3.008 29.498 1.890 1.890 0.629
4.0 1.742 8.850 4.006 39.285 2.035 2.035 0.709
5.0 2.174 10.414 5.000 49.033 2.162 2.162 0.763
6.0 2.611 11.588 6.005 58.889 2.380 2.380 0.783

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

サーフフラット[Nタイプ]CADデータダウンロード(会員専用)

サーフフラット[Nタイプ]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.454 3.050 1.044 10.238 1.300 1.300 0.370
2.0 0.888 4.776 2.042 20.025 1.600 1.600 0.470
3.0 1.359 6.536 3.125 30.646 1.890 1.890 0.500
4.0 1.758 7.519 4.043 39.648 2.035 2.035 0.580
5.0 2.205 9.070 5.071 49.730 2.162 2.162 0.610
6.0 2.622 10.283 6.030 59.134 2.380 2.380 0.630

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

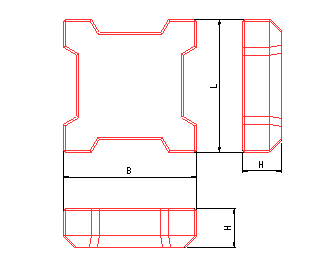

サーフフラット[NAタイプ]CADデータダウンロード(会員専用)

サーフフラット[NAタイプ]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.429 3.342 0.986 9.669 1.300 1.300 0.370
2.0 0.854 5.174 1.964 19.260 1.600 1.600 0.470
3.0 1.276 7.129 2.934 28.773 1.890 1.890 0.500
4.0 1.710 8.055 3.933 38.570 2.035 2.035 0.580
5.0 2.095 9.855 4.818 47.248 2.162 2.162 0.610
6.0 2.531 11.028 5.821 57.085 2.380 2.380 0.630

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

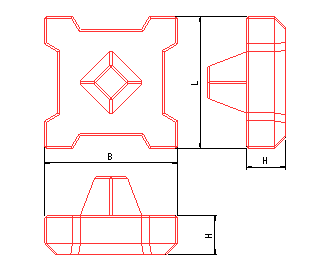

サーフフラット[Tタイプ]CADデータダウンロード(会員専用)

サーフフラット[Tタイプ]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
1.0 0.496 3.432 1.141 11.189 1.300 1.300 0.740
2.0 0.974 5.393 2.240 21.967 1.600 1.600 0.940
3.0 1.436 7.238 3.365 32.999 1.890 1.890 1.000
4.0 1.920 8.463 4.416 43.306 2.035 2.035 1.160
5.0 2.393 10.117 5.504 53.976 2.162 2.162 1.220
6.0 2.830 11.380 6.509 63.831 2.380 2.380 1.260

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

施工事例
  • 兵庫県 大庭頭首工
    兵庫県 大庭頭首工
    サーフフラット孔付きタイプ3ton型
  • 静岡県 宇久須川根固工
    静岡県 宇久須川根固工
    サーフフラット標準タイプ4ton型
  • 富山県 神通川根固工
    富山県 神通川根固工
    サーフフラット標準タイプ6ton型
  • 福井県 木の芽川護床工
    福井県 木の芽川護床工
    サーフフラット突起タイプ1ton型

サーフステップ

主な特徴

サーフブロックの概要を受け継ぎ、「自然の力との調和」をテーマに、研究・実験を進め開発したブロックです。サーフブロックとの互換性があり、サーフブロックの昇降路としても利用できます。

用 途

海岸:階段護岸工

形状・諸元表

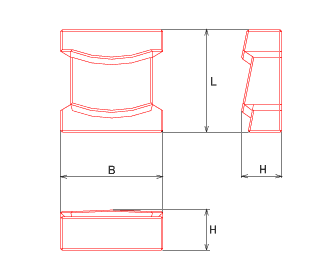

サーフステップCADデータダウンロード(会員専用)

サーフステップ

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
2.0 1.031 6.600 2.371 23.252 1.500 1.500 0.590
4.0 1.780 9.639 4.094 40.148 1.890 1.890 0.643

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

施工事例
  • 福井県 蒲生海岸
    福井県 蒲生海岸
    サーフステップ2ton型
  • 茨城県 玉田海岸
    茨城県 玉田海岸
    サーフステップ2ton型
  • 富山県 伏木富山港
    富山県 伏木富山港
    サーフステップ2ton型
  • 千葉県 野手海岸
    千葉県 野手海岸
    サーフステップ4ton型

セクターステップ

主な特徴

従来の護岸ブロックでは、対応できなかった海岸の曲線。R=5mまでの曲線を可能にしたブロックです。また、打設面を石や木(擬木etc.)などでイメージに合わせ自由に加工できるのもセクターステップです。

用 途

海岸:階段護岸工
河川:階段護岸工

形状・諸元表
セクターステップ[R型]CADデータダウンロード(会員専用)

セクターステップ[R型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
2.0 0.870 5.431 2.001 19.623

※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

セクターステップ[S型]CADデータダウンロード(会員専用)

セクターステップ[S型]

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
2.0 0.832 5.309 1.913 18.760

※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

施工事例
  • 福井県 敦賀土木事務所
    福井県 敦賀土木事務所
    セクターステップR型
  • 千葉県 館山土木事務所
    千葉県 館山土木事務所
    セクターステップR型
  • 国土交通省 常陸河川国道事務所
    国土交通省 常陸河川国道事務所
    セクターステップR型
  • 福井県 南越前町役場
    福井県 南越前町役場
    セクターステップR型

フラットフレーム

主な特徴

フラットフレームは、中心部に大きな孔がある為、ブロック本体に作用する揚圧力小さく転倒等に対する安定性に優れています。また、この孔に栗石等の間詰を行うことにより、河川環境にマッチした効果を演出する事が可能となります。

用 途

河川:根固工、護床工

形状・諸元表
フラットフレームCADデータダウンロード(会員専用)

フラットフレーム

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
F-2 0.674 5.789 1.550 1.550 1.600 1.600 0.470
F-3 1.069 7.610 2.459 2.459 1.890 1.890 0.500
F-4 1.431 9.065 3.291 3.291 2.035 2.035 0.580
F-5 1.744 10.914 4.011 4.011 2.162 2.162 0.610
F-6 2.180 12.155 5.014 5.014 2.380 2.380 0.630

※鉄筋連結に関する詳細は、お問い合わせ下さい。
※ブロック転置には吊り鉄筋を使用します。吊り鉄筋の詳細は、お問い合わせ下さい。

ラストブロック

主な特徴
  • 1. 乱積み施工時の所要数量が少なくなり、経済的に優れたブロックです。
  • 2. 重心が低く安定性に優れています。
  • 3. 4脚ブロックの1脚を短くした形状であり、既設ブロックとの噛合せが良く、嵩上げ工に適していると共に、断面形成時に脚が突出しない為、景観を損ないません。
  • 4. 嵩上げ高さ(層厚)が低い場合でも施工が可能です。
  • 5. 1個当たりの製作単価が安価であるため、水防資材用ブロックとして適しています。
用 途

海岸:離岸堤・消波工・突堤・消波堤
河川:根固工

形状・諸元表
ラストブロックCADデータダウンロード(会員専用)

ラストブロック

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
g h i
2.0 0.80 4.99 1.84 18.04 1.813 1.262 1.628
3.0 1.20 6.53 2.76 27.07 2.073 1.443 1.861
4.0 1.60 7.91 3.68 36.09 2.282 1.589 2.048
5.0 2.01 9.21 4.62 45.31 2.463 1.715 2.211
6.0 2.41 10.39 5.54 54.33 2.615 1.821 2.348
8.0 3.20 12.56 7.36 72.18 2.875 2.002 2.581
10.0 4.01 14.61 9.22 90.42 3.101 2.159 2.784
12.0 4.81 16.48 11.06 108.46 3.293 2.293 2.956
15.0 6.01 19.12 13.82 135.53 3.547 2.470 3.184
20.0 8.00 23.15 18.40 180.44 3.903 2.718 3.504
25.0 10.03 26.90 23.07 226.24 4.208 2.930 3.777
30.0 12.05 30.41 27.72 271.84 4.474 3.115 4.016
40.0 16.03 36.77 36.87 361.57 4.920 3.425 4.416
50.0 20.02 42.65 46.05 451.60 5.298 3.689 4.756

サーフフラットLタイプ

主な特徴
  • 1. 河川の根固工に対し、魚巣効果を取り入れたブロックです。
  • 2. その形状から、単位当りの敷設個数が少なく、工費削減が期待できます。
  • 3. 低水護岸から高水護岸まで対応が可能です。
用 途

河川:根固工

形状・諸元表
サーフフラットLタイプ(5.0型)CADデータダウンロード(会員専用)

サーフフラットLタイプ(5.0型)

規格
(ton型)
体積
(㎥)
型枠面積
(㎡)
実質量
(ton)
実重量
(KN)
基本寸法(単位:m)
L B H
L-TK 5.13 50.31 2.23 9.99 1.962 2.700 09.03
L-TK端部型 4.90 48.05 2.13 9.61 1.962 2.500 0.903
L-K 4.85 47.56 2.11 9.07 1.962 2.700 0.653
L-K端部型 4.62 45.31 2.11 9.07 1.962 2.500 0.653

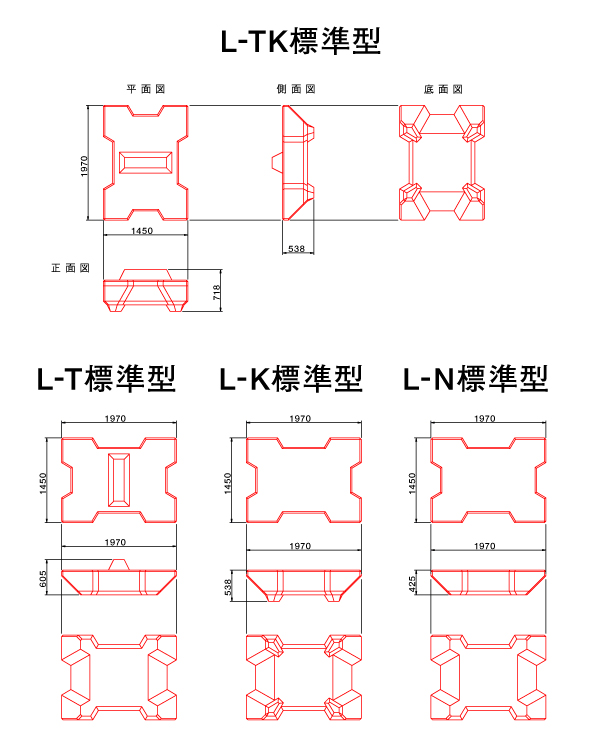

サーフフラットLタイプ(2.0型)標準型CADデータダウンロード(会員専用)

サーフフラットLタイプ(2.0型)標準型

呼 名 実質量
(ton)
実重量
(KN)
体積
(㎡)
型枠面積
(㎡)
基本寸法(単位:m)
L B H
L-TK 2.10 20.60 0.91 5.20 1.450 1.970 0.718
L-T 2.06 20.20 0.89 5.03 1.450 1.970 0.605
L-K 2.00 19.61 0.87 4.93 1.450 1.970 0.538
L-N 1.97 19.32 0.85 4.75 1.450 1.970 0.425

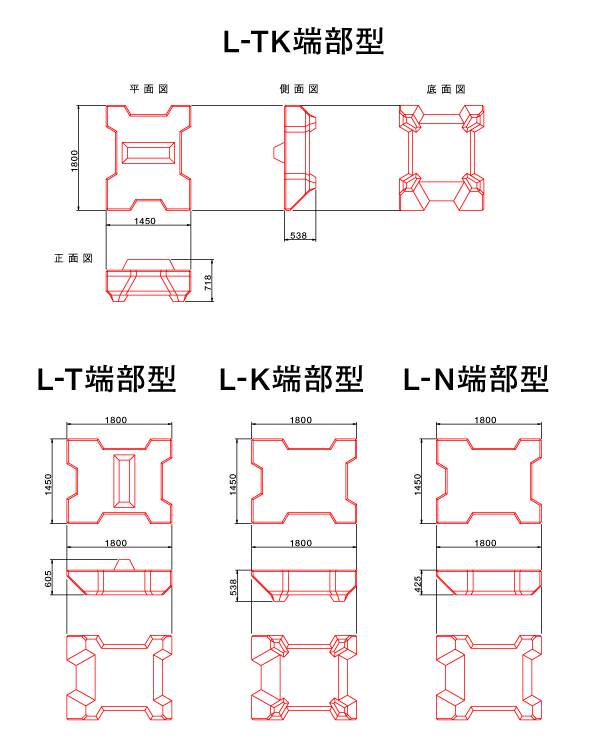

サーフフラットLタイプ(2.0型)端部型CADデータダウンロード(会員専用)

サーフフラットLタイプ(2.0型)端部型

呼 名 実質量
(ton)
実重量
(KN)
体積
(㎡)
型枠面積
(㎡)
基本寸法(単位:m)
L B H
L-TK 1.98 19.42 0.86 5.01 1.450 1.800 0.718
L-T 1.94 19.02 0.84 4.84 1.450 1.800 0.605
L-K 1.89 18.53 0.82 4.74 1.450 1.800 0.538
L-N 1.85 18.14 0.80 4.57 1.450 1.800 0.425
施工事例
  • 国土交通省 安倍川 サーフフラット L-K5.0
    国土交通省 安倍川
    サーフフラット L-K5.0
  • 国土交通省 安倍川 サーフフラット L-TK5.0
    国土交通省 安倍川
    サーフフラット L-TK5.0
  • 国土交通省 大井川 サーフフラット L-TK5.0
    国土交通省 大井川
    サーフフラット L-TK5.0
  • 国土交通省 大井川 サーフフラット L-TK5.0
    国土交通省 大井川
    サーフフラット L-TK5.0
